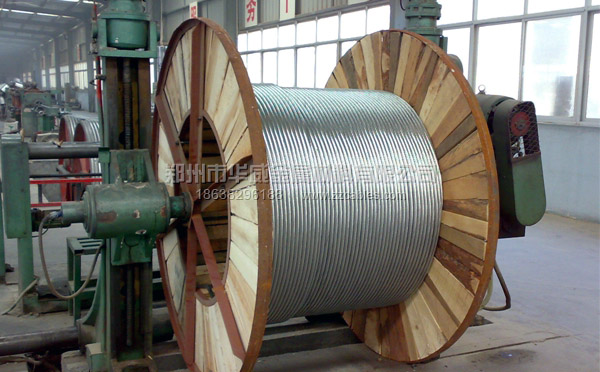

鋁合金絞線

產品類別：鋁合金絞線
產品名稱：鋁合金絞線
點擊次數：
摘要：
鋁合金絞線也稱鋁鎂硅合金架空導線，110KV鋁合金絞線，華威鋁合金絞線出口美德等發達國家，自從2008年投入生產鋁合金絞線以來，產品質量一直比較穩定，生產效率高，在國內市場占有率較高

鋁合金絞線的參數和性能：

鋁合金絞線(AAAC)

一、標準

本產品按GB9329-88、GB/T1179-1999及美國標準ASTM-B399、ASTM-B711生產制造，鋁合金絞線具有很好的抗拉強度，而其導電率只比鋁線降低10%左右，可用于一般大跨越輸電線路上。

二、名稱、型號及適用范圍

名稱	型號		適用范圍
名稱	GB9329-88	GB/T1179-1999	適用范圍
鋁合金絞線(AAAC)	LH_AJ、LH_BJ	JLHA2、JLHA1	適用于架空大跨越電力傳輸線路。適用于大跨度或重冰雪的架空傳輸線路。在沿海或有腐蝕氣候的工地可選用防腐型。

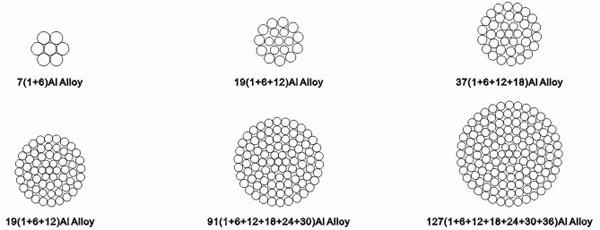

三、產品結構示意圖

鋁合金絞線(AAAC)

四、主要性能參數

鋁合金絞線LH_AJ、LH_BJ GB9329-88

標稱截面(mm²)	結構根數/直徑(mm)	計算截面積(mm²)	外徑(mm)	計算重量(kg/km)	計算拉斷力(kN)	20℃時直流電阻不大于(Ω/km)	交貨長度不小于(m)
10	7/1.35	10.02	4.05	27.4	2.80	3.31596	4000
16	7/1.71	16.08	5.13	44.0	4.49	2.06673	4000
25	7/2.13	24.94	6.39	68.2	6.79	1.33204	3000
35	7/2.52	34.91	7.56	95.5	9.75	0.95165	2000
50	7/3.02	50.14	9.06	137.1	14.00	0.66262	1500
70	7/3.57	70.17	10.71	191.6	19.57	0.47418	1250
95	7/4.16	95.14	12.48	260.2	26.57	0.34921	1000
120	19/2.84	120.36	14.20	330.9	33.62	0.27745	1500
150	19/3.17	149.96	15.85	412.2	41.88	0.2269	1250
185	19/3.52	184.90	17.60	508.3	51.64	0.18061	1000
210	19/3.75	209.85	18.75	576.8	58.61	0.15613	1000
240	19/4.01	239.96	20.05	659.6	67.02	0.13917	1000
300	37/3.21	299.43	22.47	825.2	83.63	0.11181	1000
400	37/3.71	399.98	25.97	1102.3	111.71	0.08370	1000
500	37/4.15	500.48	29.05	1379.2	139.78	0.06689	1000
630	61/3.63	631.30	32.67	1742.2	176.32	0.05310	1000
800	61/4.09	801.43	36.81	2211.7	223.84	0.04183	1000
1000	61/4.57	1000.58	41.13	2761.3	279.46	0.03351	1000

鋁合金絞線JLHA1 GB/T1179-1999

規格號	面積(mm²)	單線根數(n)	直徑(mm)		單位長度質量(kg/km)	額定抗拉力(kN)	20℃時直流電流(Ω/km)
規格號	面積(mm²)	單線根數(n)	單線	絞線	單位長度質量(kg/km)	額定抗拉力(kN)	20℃時直流電流(Ω/km)
16	18.4	7	1.83	5.49	50.4	5.43	1.7896
25	28.8	7	2.29	6.86	78.7	8.49	1.1453
40	46.0	7	2.89	8.68	125.9	13.58	0.7158
63	72.5	19	3.63	10.9	198.3	21.39	0.4545
100	115	19	2.78	13.9	316.3	33.95	0.2877
125	144	19	3.10	15.5	395.4	42.44	0.2302
160	184	19	3.51	17.6	506.1	54.32	0.1798
200	230	19	3.93	19.6	632.7	67.91	0.1439
250	288	19	4.39	22.0	790.8	84.88	0.1151
315	363	37	3.53	24.7	998.9	106.95	0.0916
400	460	37	3.98	27.9	1268.4	135.81	0.0721
450	518	37	4.22	29.6	1426.9	152.79	0.0641
500	575	37	4.45	31.2	1585.5	169.76	0.0577
560	645	61	3.67	33.0	1778.4	190.14	0.0516
630	725	61	3.89	35.0	2000.7	213.9	0.0458
710	817	61	4.13	37.2	2254.8	241.07	0.0407
800	921	61	4.38	39.5	2540.6	271.62	0.0361
900	1036	91	3.81	41.8	2861.1	305.58	0.0321
1000	1151	91	4.01	44.1	3179.0	339.53	0.0289
1120	1289	91	4.25	46.7	3560.5	380.27	0.02588
1250	1439	91	4.49	49.4	3937.7	424.41	0.0231

鋁合金絞線JLHA2 GB/T1179-1999

規格號	面積(mm²)	單線根數(n)	直徑(mm)		單位長度質量(kg/km)	額定抗拉力(kN)	20℃時直流電流(Ω/km)
規格號	面積(mm²)	單線根數(n)	單線	絞線	單位長度質量(kg/km)	額定抗拉力(kN)	20℃時直流電流(Ω/km)
16	18.6	7	1.84	5.52	50.8	6.04	1.7896
25	29	7	2.30	6.90	79.5	9.44	1.1453
40	46.5	7	2.91	8.72	127.1	15.10	0.7158
63	73.2	19	3.65	10.9	200.2	23.06	0.4545
100	116	19	2.79	14.0	319.3	37.76	0.2877
125	145	19	3.12	15.6	399.2	47.20	0.2302
160	186	19	3.53	17.6	511.0	58.56	0.1798
200	232	19	3.95	19.7	638.7	73.20	0.1439
250	290	19	4.41	22.1	798.4	91.50	0.1151
315	366	37	3.55	24.8	1008.4	115.29	0.0916
400	465	37	4.00	28.0	1280.5	146.40	0.0721
450	523	37	4.24	29.7	1440.5	164.70	0.0641
500	581	37	4.47	31.3	1600.6	183.00	0.0577
560	651	61	3.69	33.2	1795.3	204.96	0.0516
630	732	61	3.91	35.2	2019.8	230.58	0.0458
710	825	61	4.15	37.3	2276.2	259.86	0.0407
800	930	61	4.40	39.6	2564.8	292.8	0.0361
900	1046	91	3.83	42.1	2888.3	329.40	0.0321
1000	1162	91	4.03	44.4	3209.3	366.00	0.0289
1120	1301	91	4.27	46.9	3594.4	409.92	0.0258

鋁合金絞線(AAAC) ASTM-B399

代碼字	導線規格	結構/根	截面積	導線直徑	單位長度質量	額定強度	20℃時直流電阻Ω/km
代碼字	AWG(MCM)	No./mm	mm²	mm	kg/km	kgf	Ohms/km
	4	7/1.96	21.14	5.89	57.89	685	1.586
Alton	48.69(4)	7/2.12	24.67	6.35	67.56	799	1.3557
	2	7/2.47	33.65	7.42	92.14	1091	0.9987
Amas	77.47(2)	7/2.67	39.26	8.02	107.5	1275	0.8547
	1/0	7/3.12	53.49	9.35	146.5	1733	0.6259
Azusa	123.3(1/0)	7/3.37	62.46	10.11	171	2019	0.5365
	2/0	7/3.5	67.45	10.52	184.7	2090	0.4974
Anahelm	155.4(2/0)	7/3.78	78.75	11.35	215.16	2447	0.4264
	3/0	7/3.93	85.00	11.79	232.7	2641	0.3945
Amherst	195.7(3/0)	7/4.25	99.2	12.75	271.5	3079	0.3373
	4/0	7/4.42	107.2	13.26	293.7	3334	0.3119
Altiance	246.9(4/0)	7/4.77	125.1	14.3	342.6	3885	0.2678
	250	19/2.91	126.7	14.58	346.9	3997	0.2651
	300	19/3.19	152.1	15.89	418.6	4772	0.2206
Butte	321.8	19/3.26	158.5	16.31	434	4976	0.2112
	350	19/3.45	177.3	17.25	485.5	5333	0.1886
Canton	394.5	19/3.66	199	18.31	547.4	6016	0.1676
	400	19/3.69	202.7	18.44	555.1	6098	0.1649
	450	19/3.91	228	19.56	624.4	6862	0.1468
Calro	465.4	19/3.98	235.8	19.89	645.7	7097	0.1431
	500	19/4.12	253.4	20.6	693.6	7617	0.1322
	550	37/3.10	278.7	21.67	762.9	8555	0.12
Darien	559.5	19/4.36	283.5	21.79	776.3	8525	0.1181
	600.0	37/3.23	304	22.63	832	9330	0.1105
	650.0	37/3.37	329.4	23.57	909.8	10105	0.1015
Elgin	652.4	19/4.71	330.6	23.55	970.6	9942	0.1012
	700	37/3.49	354.5	24.46	910.6	10401	0.09464
Flint	740.8	37/3.59	375.4	25.15	1028	11013	0.08944
	750	37/3.62	380.2	25.32	1041	11216	0.08976
	800	37/3.37	405.4	26.14	1109	11930	0.08285
	900	37/3.96	456.3	27.74	1249	13460	0.07351
Greeley	927.2	37/4.02	469.8	28.14	1287	13868	0.07133
	1000	37/4.18	506.7	29.24	1388	14887	0.06597
	1077.4	61/3.38	483.4	30.42	1496	15907	0.0612
	1165.1	61/3.51	523.7	31.59	1617	17233	0.05675
	1250	61/3.63	633.3	32.67	1733	18354	0.05306
	1259.6	61/3.65	564	32.85	1748	18558	0.05248
	1348.8	61/3.78	604.2	34.02	1872	19884	0.04893
	1439.2	61/3.9	644.5	35.1	1997	21209	0.04597
	1500	61/3.98	760	35.82	2081	22127	0.04414
	1750	61/4.3	866.7	38.7	2429	25798	0.03781
