鋁包鋼絞線

產品類別：鋁包鋼絞線
產品名稱：鋁包鋼絞線
點擊次數：
摘要：
鋁包鋼絞線：鋁包鋼架空纜，鋁包鋼復合導線/架空導線，從鋁包鋼用黑鋼絲的生產到擠壓包覆，到雙金屬拉絲機，到高速絞線機，我公司的鋁包鋼絞線產品已經在2009年實現了全產業鏈生產。

鋁包鋼絞線的參數和性能：

鋁包鋼絞線產品特性:

鋁包鋼絞線的強度較高，耐腐蝕性能較好，具有衰耗小，頻率特性均勻、雜音電平較低、能合理選擇增音區長度和通信費用較小等優點。鋁包鋼絞線的計算拉斷力等于全部單線拉斷力總和的90%,所以具有很高的抗拉能力。

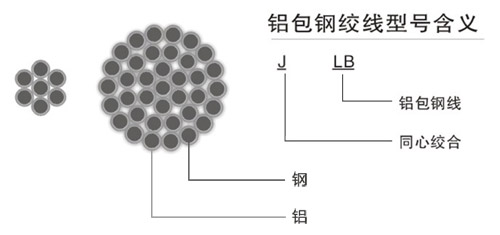

鋁包鋼線結構：

鋁包鋼絞線JLB-14

標稱面積 mm²	結構根數/直徑	外徑 mm	計算截面mm²			20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
標稱面積 mm²	結構根數/直徑	外徑 mm	鋁	鋼	總	20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
16	3/2.60	5.60	2.07	13.86	15.93	7.7925	24.06	114.7	2500
16	7/1.70	5.10	2.07	13.82	15.89	7.8277	23.17	114.6	2500
25	3/3.25	7.00	3.24	21.65	24.89	4.9874	36.65	179.1	2500
25	7/2.15	6.45	3.30	22.11	25.41	4.8950	37.05	183.2	2500
35	3/3.85	8.30	4.54	30.38	34.92	3.5548	50.42	251.3	2000
35	7/2.50	7.50	4.47	29.89	34.36	3.6200	49.17	247.8	2500
50	3/4.60	9.91	6.48	43.38	49.86	2.4897	72.00	358.8	2000
50	7/3.00	9.00	6.43	43.05	49.48	2.5138	70.81	356.8	2000
65	7/3.50	10.50	8.76	58.59	67.35	1.8468	93.95	485.7	2000
70	7/3.60	10.80	9.26	61.99	71.25	1.7457	97.47	513.8	2000
80	7/3.80	11.40	10.32	69.07	79.39	1.5667	108.61	572.5	2000
95	7/4.16	12.48	12.37	82.77	95.14	1.3074	130.15	686.1	2000
100	19/2.60	13.00	13.11	87.77	100.88	1.2378	144.38	730.4	2000
120	19/2.85	14.25	15.76	105.45	121.21	1.0302	173.54	877.6	2000
150	19/3.15	15.75	19.25	128.82	148.07	0.8433	206.56	1072.0	2000
185	19/3.50	17.5	23.76	159.04	182.80	0.6831	255.01	1323.5	2000
210	19/3.75	18.75	27.28	182.57	209.85	0.5951	287.07	1519.3	1500
240	19/4.00	20.00	31.04	207.72	238.76	0.5230	326.62	1728.6	1500
300	37/3.20	22.40	38.68	258.89	297.57	0.4221	415.11	2167.1	1500
400	37/3.70	25.90	51.72	346.11	397.83	0.3157	544.23	2897.3	1000
510	37/4.20	29.40	66.64	445.97	512.61	0.1490	701.25	3733.3	1000
630	61/3.63	32.67	82.07	549.23	631.30	0.2003	863.62	4629.2	800
800	61/4.10	36.90	104.70	700.66	805.36	0.1570	1101.73	5905.3	800

鋁包鋼絞線 JLB-20

標稱面積 mm²	結構根數/直徑	外徑 mm	計算截面 mm²			20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
標稱面積 mm²	結構根數/直徑	外徑 mm	鋁	鋼	總	20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
16	3/2.60	5.60	3.98	11.95	15.93	5.3659	20.28	105.8	2500
16	7/1.70	5.10	3.97	11.92	15.89	5.3901	19.16	105.8	2500
25	3/3.25	7.00	6.22	18.67	24.89	3.4342	31.68	165.3	2000
25	7/2.15	6.45	6.35	19.06	25.41	3.3706	30.64	169.1	2500
30	7/2.30	6.90	7.27	21.81	29.08	2.9579	35.07	198.58	2500
35	3/3.85	8.30	8.73	26.19	34.92	2.4478	41.47	232.0	2000
35	7/2.50	7.50	8.59	25.77	34.36	2.4927	41.44	228.7	2500
36	7/2.60	7.80	9.29	27.88	37.17	2.3086	44.82	247.38	2000
45	7/2.90	8.70	11.56	34.68	46.24	1.8522	55.77	307.8	2500
50	3/4.60	9.91	12.46	37.40	49.86	1.7144	54.00	331.2	1500
50	7/3.00	9.00	12.37	37.11	49.48	1.7310	59.67	329.3	2000
55	7/3.20	9.60	14.08	42.22	56.30	1.5213	67.90	374.7	2000
65	7/3.50	10.50	16.84	50.51	67.35	1.2717	76.98	448.3	2000
70	7/3.60	10.80	17.81	53.44	71.25	1.2021	81.44	474.2	2000
80	7/3.80	11.40	19.85	59.54	79.39	1.0788	89.31	528.4	2000
80	19/2.30	11.50	19.74	59.21	78.95	1.0941	95.20	527.5	2000
95	7/4.16	12.48	23.79	71.35	95.14	0.9002	101.04	633.2	2000
100	19/2.60	13.00	25.22	75.66	100.88	0.8524	121.66	674.1	2000
120	19/2.85	14.25	30.30	90.91	121.21	0.7094	146.18	810	2000
125	19/2.90	14.50	31.38	94.13	125.51	0.6889	151.35	838.6	2000
150	19/3.15	15.75	37.02	111.05	148.07	0.5807	178.57	989.4	2000
185	19/3.50	17.50	45.70	137.10	182.80	0.4704	208.94	1221.5	2000
195	37/2.60	18.20	49.11	147.33	196.44	0.4411	236.91	1320.52	1500
210	19/3.75	18.75	52.46	157.39	209.85	0.4098	236.08	1402.3	1500
240	19/4.00	20.00	59.69	179.07	238.76	0.3601	260.01	1595.5	1500
245	37/2.90	20.30	61.10	183.29	244.39	0.3556	294.74	1642.82	1500
300	37/3.20	22.40	74.39	223.18	297.57	0.2907	358.87	2000.2	1500
350	37/3.50	24.50	88.99	266.99	355.98	0.2426	419.70	2392.72	1000
400	37/3.70	25.90	99.46	298.37	397.83	0.2174	447.56	2674.1	1000
420	37/3.80	26.60	104.91	314.71	419.62	0.2061	472.07	2820.6	1000
465	37/4.00	28.00	116.24	348.72	464.96	0.1860	493.79	3125.4	1000
510	37/4.20	29.40	128.15	384.46	512.61	0.1687	544.39	3445.7	1000
590	37/4.50	31.50	147.11	441.35	588.46	0.1461	568.45	3955.53	1000
630	61/3.63	32.67	157.82	473.48	631.30	0.1373	721.57	4272.6	800
670	37/4.80	32.60	167.38	502.16	669.54	0.1298	644.76	4500.5	800
800	61/4.10	36.90	201.34	604.02	805.36	0.1076	877.03	5450.6	800

鋁包鋼絞線 JLB-23

標稱面積 mm²	結構根數/直徑	外徑 mm	計算截面 mm²			20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
標稱面積 mm²	結構根數/直徑	外徑 mm	鋁	鋼	總	20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
16	3/2.60	5.60	4.78	11.15	15.98	4.4732	18.46	100.7	2500
25	3/3.25	7.00	7.47	17.42	24.89	3.0357	28.85	157.3	2500
35	7/2.50	7.50	10.31	24.05	34.36	2.2034	37.73	217.6	2500
45	7/2.90	8.70	13.87	32.37	46.24	1.6373	50.77	292.8	2500
50	7/3.00	9.00	14.84	34.64	49.48	1.5301	54.33	313.3	2000
55	7/3.20	9.60	16.89	39.41	56.30	1.3448	61.82	365.5	2000
70	7/3.60	10.80	21.38	49.87	71.25	1.0625	78.23	451.2	2000
80	7/3.80	11.40	23.82	55.57	79.39	0.9536	87.17	502.8	2000
95	7/4.16	12.48	28.54	66.60	95.14	0.7958	104.46	602.5	2000
100	19/2.60	13.00	30.26	70.62	100.88	0.7535	110.77	641.4	2000
120	19/2.85	14.25	36.36	84.85	121.21	0.6271	133.09	770.6	2000
150	19/3.15	15.75	44.42	103.65	148.07	0.5133	162.58	941.4	2000
185	19/3.50	17.50	54.84	127.96	182.80	0.4158	200.71	1162.2	2000
210	19/3.75	18.75	62.96	146.89	209.85	0.3622	230.42	1334.2	1500
240	19/4.00	20.00	71.63	167.13	238.76	0.3184	262.16	1518.0	1500
300	37/3.20	22.40	89.27	208.30	297.57	0.2569	326.73	1903.1	1500
380	37/3.60	25.20	112.99	263.63	376.62	0.2030	413.53	2408.6	1500
420	37/3.80	26.60	125.89	293.73	419.62	0.1822	460.74	2683.6	1000
465	37/4.00	28.00	139.49	325.47	464.96	0.1644	510.53	2973.6	1000
510	37/4.20	29.40	153.78	358.83	512.61	0.1492	562.85	3278.3	1000
590	37/4.50	31.50	176.54	411.92	588.46	0.1299	646.13	3763.4	1000

鋁包鋼絞線 JLB-27

標稱面積 mm²	結構根數/直徑	外徑 mm	計算截面 mm²			20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
標稱面積 mm²	結構根數/直徑	外徑 mm	鋁	鋼	總	20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
16	3/2.60	5.60	5.89	10.04	15.93	4.0414	16.34	94.9	2500
16	7/1.70	5.10	5.88	10.01	15.89	4.0591	15.45	94.8	2500
25	3/3.25	7.00	9.21	15.68	24.89	2.5865	25.34	148.3	2500
25	7/2.15	6.45	9.40	16.01	25.41	2.5383	24.70	151.7	2500
30	7/2.30	6.90	10.76	18.32	29.08	2.1931	27.75	173.57	2500
35	3/3.85	8.30	12.92	22.00	34.92	1.8434	35.83	208.0	2000
35	7/2.50	7.50	12.71	21.65	34.36	1.8771	33.40	205.1	2500
36	7/2.60	7.80	13.75	23.42	37.17	2.3086	44.82	247.38	2000
45	7/2.90	8.70	17.11	29.13	46.24	1.3949	44.95	276.0	2000
50	3/4.60	9.91	18.45	31.41	49.86	1.2910	51.16	297.0	2000
50	7/3.00	9.00	18.31	31.17	49.48	1.3035	48.09	295.4	2000
55	7/3.20	9.60	20.83	35.47	56.30	1.1456	54.72	336.1	2000
65	7/3.50	10.50	24.92	42.43	67.35	0.9577	65.46	402.0	2000
70	7/3.60	10.80	26.36	44.89	71.25	0.9052	69.26	425.3	2000
80	7/3.80	11.40	29.37	50.02	79.39	0.8124	77.17	473.9	2000
80	19/2.30	11.50	29.21	49.73	78.94	0.8112	75.31	472.98	2000
95	7/4.16	12.48	35.20	59.94	95.14	0.6779	92.48	567.9	2000
100	19/2.60	13.00	37.33	63.55	100.88	0.6419	98.06	604.5	2000
120	19/2.85	14.25	44.85	76.36	121.21	0.3542	117.68	726.4	2000
150	19/3.15	15.75	54.79	93.28	148.07	0.4373	143.92	887.3	2000
185	19/3.50	17.50	67.64	115.16	182.80	0.3542	177.68	1095.5	1500
210	19/3.75	18.75	77.64	132.21	209.85	0.3086	203.97	1257.6	1500
240	19/4.00	20.00	88.34	150.42	238.76	0.2712	232.07	1430.8	1500
300	37/3.20	22.40	110.10	187.47	297.57	0.2189	289.24	1793.8	1500
380	37/3.60	25.20	139.35	237.27	376.62	0.1730	366.07	2270.3	1500
420	37/3.80	26.60	155.26	264.36	419.62	0.1552	407.87	2529.6	1000
465	37/4.00	28.00	172.04	292.92	464.96	0.1401	451.94	2802.9	1000
510	37/4.20	29.40	189.67	322.94	512.61	0.1271	498.26	3090.1	1000
590	37/4.50	31.50	217.73	370.73	588.46	0.1107	571.98	3547.4	1000
670	37/4.80	33.60	247.73	421.81	669.54	0.0973	650.79	4036.1	1000

鋁包鋼絞線 JLB-30

標稱面積 mm2	結構根數/直徑	Outer dia 外徑 mm	計算截面 mm²			20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
標稱面積 mm2	結構根數/直徑	Outer dia 外徑 mm	鋁	鋼	總	20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
45	7/2.90	8.70	19.88	26.36	46.24	1.2553	36.62	262.0	2000
50	7/3.00	9.00	21.28	28.20	49.48	1.1731	39.19	280.4	2000
55	7/3.20	9.60	24.21	32.09	56.30	1.0310	44.59	319.0	2000
65	7/3.50	10.50	28.96	38.39	67.35	0.8618	53.34	381.6	2000
70	7/3.60	10.80	30.64	40.61	71.25	0.8147	56.43	403.7	2000
80	7/3.80	11.40	34.14	45.25	79.39	0.7311	62.88	449.8	2000
95	7/4.16	12.48	40.91	54.23	95.14	0.6101	75.35	539.1	2000
100	19/2.60	13.00	43.38	57.50	100.88	0.5777	79.90	573.9	2000
120	19/2.85	14.25	52.12	69.09	121.21	0.4808	96.00	689.5	2000
150	19/3.15	15.75	63.67	84.40	148.07	0.3936	117.27	842.3	2000
185	19/3.50	17.50	78.60	107.20	185.80	0.3188	144.78	1039.9	2000
210	19/3.75	18.75	90.23	119.62	209.85	0.2777	166.20	1193.7	1500
240	19/4.00	20.00	102.67	136.09	238.76	0.2441	189.10	1358.2	1500
300	37/3.20	22.40	127.96	169.61	297.57	0.1970	235.68	1702.8	1500
380	37/3.60	25.20	161.95	214.67	376.62	0.1556	298.28	2155.1	1500
420	37/3.80	26.60	180.44	239.18	419.62	0.1397	332.34	2401.0	1000
465	37/4.00	28.00	199.93	265.03	464.96	0.1261	368.25	2660.6	1000
510	37/4.20	29.40	220.42	292.19	512.61	0.1144	405.99	2933.3	1000
590	37/4.50	31.50	253.04	335.42	588.46	0.0996	466.06	3367.3	1000
670	37/4.80	33.60	287.90	381.64	669.54	0.0876	530.28	3831.2	1000

鋁包鋼絞線 JLB-35

標稱面積 mm2	結構根數/直徑	外徑 mm	計算截面 mm²			20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
標稱面積 mm2	結構根數/直徑	外徑 mm	鋁	鋼	總	20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
50	7/3.00	9.00	25.73	23.75	49.48	1.0055	36.07	257.4	2000
55	7/3.20	9.60	29.28	27.02	56.30	0.8837	41.04	292.8	2000
65	7/3.50	10.50	35.02	32.33	67.35	0.7387	49.10	350.3	2000
70	7/3.60	10.80	37.05	34.20	71.25	0.6983	51.94	370.6	2000
80	7/3.80	11.40	41.28	38.11	79.39	0.6267	57.88	412.9	2000
95	7/4.16	12.48	49.47	45.67	95.14	0.5229	69.36	494.9	2000
100	19/2.60	13.00	52.46	48.42	100.88	0.4951	73.54	526.8	2000
120	19/2.85	14.25	63.03	58.18	121.21	0.4121	88.36	633.0	2000
150	19/3.15	15.75	77.00	71.07	148.07	0.3373	107.94	733.2	2000
185	19/3.50	17.50	95.06	87.74	182.80	0.2732	133.26	954.6	2000
210	19/3.75	18.75	109.12	100.73	209.85	0.2380	152.98	1095.9	1500
240	19/4.00	20.00	124.16	114.60	238.76	0.2092	174.06	1246.8	1500
300	37/3.20	22.40	154.74	142.83	297.57	0.1689	216.98	1563.1	1500
380	37/3.60	25.20	195.84	180.78	376.62	0.1334	274.56	1978.4	1500
420	37/3.80	26.60	214.20	201.42	415.62	0.1197	305.90	2204.3	1000
465	37/4.00	28.00	241.78	223.18	464.96	0.1081	338.96	2442.4	1000
510	37/4.20	29.40	266.56	246.05	512.61	0.0980	373.69	2692.7	1000
590	37/4.50	31.50	306.00	282.46	588.46	0.0854	428.99	3091.2	1000
670	37/4.80	33.60	348.16	321.38	669.54	0.0750	488.09	3517.1	1000

鋁包鋼絞線 JLB-40

標稱面積 mm²	結構根數/直徑	外徑 mm	計算截面 mm²			20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
標稱面積 mm²	結構根數/直徑	外徑 mm	鋁	鋼	總	20℃時直流電阻不大于 Ω/km	計算拉斷力 KN	單位重量 kg/km	交貨長度不小于 m
50	7/3.00	9.00	30.68	18.80	49.48	0.8798	30.28	231.9	2000
55	7/3.20	9.60	34.91	21.37	56.30	0.7732	34.46	263.8	2000
65	7/3.50	10.50	41.76	25.59	67.35	0.6463	41.22	315.6	2000
70	7/3.60	10.80	44.18	27.07	71.25	0.6110	43.61	333.9	2000
80	7/3.80	11.40	49.22	30.17	79.39	0.5483	48.59	372.1	2000
95	7/4.16	12.48	58.99	36.15	95.14	0.4575	58.23	445.9	2000
100	19/2.60	13.00	62.55	38.33	100.88	0.4332	61.74	474.6	2000
120	19/2.85	14.25	75.15	46.06	121.21	0.3606	74.18	570.3	2000
125	19/2.90	14.50	77.81	47.69	125.50	0.3482	76.81	590.5	2000
150	19/3.15	15.75	91.80	56.27	148.07	0.2952	90.62	696.7	2000
185	19/3.50	17.50	113.34	69.46	182.80	0.2391	111.87	860.1	2000
210	19/3.75	18.75	130.11	79.74	209.85	0.2083	128.43	987.3	1500
240	19/4.00	20.00	148.03	90.73	238.76	0.1830	146.12	1123.4	1500
300	37/3.20	22.40	184.49	113.08	297.57	0.1477	182.11	1408.3	1500
380	37/3.60	25.20	233.50	143.12	376.62	0.1176	230.49	1782.5	1500
420	37/3.80	26.60	260.16	159.46	419.62	0.1084	256.80	1986.0	1000
465	37/4.00	28.00	288.28	176.68	464.96	0.0946	284.56	2200.6	1000
510	37/4.20	29.40	317.82	194.79	512.61	0.0858	313.72	2426.1	1000
590	37/4.50	31.50	364.85	223.61	588.46	0.0747	360.14	2785.1	1000
670	37/4.80	33.60	415.11	254.43	669.54	0.0657	409.76	3168.8	1000

鋁包鋼絞線 (YB/T124 —1999)

鋁包鋼絞線的物理性能

標稱截面/ mm²	結構根數/單絲直徑	公稱直徑/mm	計算面積/mm²	20AC	23AC	27AC	20AC	23AC	27AC	20AC	23AC	27AC	交貨長度/mm
標稱截面/ mm²	結構根數/單絲直徑	公稱直徑/mm	計算面積/mm²	小計算破斷拉力/kN			20℃直流電阻Ω/km≥			計算質量/(kg/km)			交貨長度/mm
16	3/260	5.60	15.93	20.28	18.16	16.04	5.3760	4.7376	4.0320	105.81	100.67	94.89	3000
18	3/275	5.93	17.82	22.68	20.31	17.94	4.8048	4.2336	3.6288	118.36	112.61	106.14	3000
20	3/285	6.14	19.14	24.36	21.82	19.27	4.4688	3.9648	3.3600	127.13	120.96	114.00	3000
20	3/290	6.25	19.82	25.23	22.59	19.95	4.3008	3.8304	3.2592	131.63	125.22	118.06	3000
20	3/aoo	6.47	21.21	26.99	24.17	21.35	4.0320	3.5616	3.0240	140.86	134.02	126.34	2000
25	3/ai5	6.79	24.13	29.76	26.65	23.54	3.6624	3.2256	2.7552	155.31	147.75	139.29	2000
30	3/a50	7.54	28.86	36.92	32.63	28.24	2.9568	2.6208	2.2176	191.72	182.41	171.94	2000
35	3/3.75	8.08	33.13	39.66	36.51	32.11	2.5872	2.2848	1.9488	220.09	209.41	191.38	2000
20	7/200	6.00	21.99	11.37	10.18	8.99	3.8957	3.4484	2.9290	146.35	139.28	131.29	3000
30	7/230	6.90	29.08	35.07	31.41	27.75	2.9434	2.6112	2.2220	193.58	184.17	173.57	2000
35	7/260	7.80	37.17	44.82	40.14	35.46	2.3086	2.0344	1.7314	247.38	235.36	221.86	2000
40	7/275	8.25	41.58	50.14	44.90	39.66	2.0633	1.8180	1.5583	276.72	263.29	248.16	2000
45	7/290	8.70	46.24	55.76	49.94	44.11	1.8469	1.6450	1.3996	307.76	292.77	276.01	2000
50	7/3.00	9.00	49.48	59.67	53.44	47.20	1.7314	1.5294	1.2986	329.32	313.34	295.38	2000
55	7/320	9.60	56.30	67.89	60.80	53.71	1.5150	1.3419	1.1399	374.71	356.54	336.04	2000
65	7/350	10.50	67.35	79.40	72.13	62.43	1.2697	1.1254	0.9523	448.24	426.46	402.00	2000
75	7/3.75	11.25	77.31	87.67	80.71	70.97	1.1110	0.9811	0.8369	514.55	489.60	461.46	2000
70	19/220	11.00	72.23	87.10	78.00	68.90	1.1901	1.0514	0.8966	482.61	459.11	432.91	2000
80	19/230	11.50	78.94	95.20	85.26	75.31	1.0887	0.9660	0.8219	527.50	501.88	472.98	2000
100	19/260	13.00	100.88	121.66	108.95	96.24	0.8539	0.7525	0.6404	674.12	641.37	604.57	2000
115	19/275	13.75	112.85	136.10	121.88	107.66	0.7632	0.6724	0.5764	754.07	717.47	676.24	2000
120	19/285	14.25	121.21	146.18	130.91	115.63	0.7098	0.6297	0.5337	809.94	770.64	726.33	2000
125	19/290	14.50	125.50	151.35	135.54	119.73	0.6831	0.6084	0.5177	838.65	797.81	752.14	2000
150	19/3.15	15.75	148.07	178.57	159.91	141.26	0.5817	0.5123	0.4376	989.50	941.34	887.39	2000
180	19/a50	17.50	182.80	215.52	195.78	169.46	0.4696	0.4163	0.3522	1221.46	1162.13	1095.46	2000
210	19/3.75	18.75	209-85	237.97	219.08	192.64	0.4109	0.3629	0.3095	1402.20	1334.17	1257.49	2000
240	19 / 4.oo	20.00	238.76	260.01	214.88	191.25	0.3576	0.3202	0.2722	1595.42	1517.97	1430.89	2000
195	37/260	18.20	196.44	236.91	212.16	187.41	0.4411	0.3887	0.3308	1320.52	1256.36	1184.28	1500
245	37/290	20.30	244.39	294.74	263.94	233.15	0.3529	0.3143	0.2674	1642.82	1562.81	1473.37	1500
295	37/320	22.40	297.57	358.87	321.38	283.88	0.2895	0.2564	0.2178	2000.22	1903.23	1793.78	1500
350	37/a50	24.50	355.98	419.70	381.26	330.00	0.2426	0.2150	0.1819	2392.72	2276.48	2145.90	1200
420	37/3.80	26.60	419.62	468.30	415.43	377.66	0.2068	0.1819	0.1544	2820.69	2683.69	2529.71	1200
465	37/4.00	28.00	464.72	506.34	456.12	405.91	0.1847	0.1654	0.1406	3125.25	2973.53	2802.95	1200
510	37/420	29.40	512.61	544.40	493.65	438.28	0.1682	0.1489	0.1268	3445,66	3278.47	3090.15	1000
590	37/4.50	31.50	588.46	598.46	540.21	487.24	0.1461	0.1296	0.1103	3955.53	3763.43	3547.18	1000
670	37/4-80	33.60	669.54	662.84	602.58	536.30	0.1296	0.1130	0.0965	4500.50	4281.98	4035.92	1000

鋁包鋼絞線 (YB/T124 —1999 )

鋁包鋼絞線的物理性能

標稱截面/mm²	結構根數/單絲直徑	公稱直徑/mm	計算面積/mm²	30AC	33AC	40AC	30AC	33AC	40AC	30AC	33AC	40AC	交貨長度 mm
				30AC	33AC	40AC	30AC	33AC	40AC	30AC	33AC	40AC
				小計算破斷拉力/kN			20℃直流電阻Ω/km≥			計算質量/(kg/ km)
16	3/2.60	5.60	15.93	13.47	11.95	10.44	3.6288	3.2928	2.7216	90.08	84.28	74.51	3000
18	3/2.75	5.93	17.82	15.07	13.37	11.68	3.2592	2.9568	2.41528	100.76	94.29	83.34	3000
20	3/2.85	6.14	19.14	16.18	14.36	12.55	3.0240	2.7552	2.2848	108.23	101.27	89.51	3000
20	3/2.90	6.25	19.82	16.75	14.87	12.99	2.9232	2.6544	2.1840	112.07	104.87	92.69	3000
20	3/3.00	6.47	21.21	17.93	15.91	13.90	2.7216	2.4864	2.0496	119.90	112.22	99.10	2000
25	3/3.15	6.79	24.13	19.77	17.55	15.33	2.4864	2.2512	1.8480	132.21	123.71	109.35	2000
30	3/3.50	7.54	28.86	23.86	21.39	18.65	2.0160	1.8144	1.5120	163.21	152.74	135.00	2000
35	3/3.75	8.08	33.13	26.44	23.92	21.09	1.7472	1.5792	1.3104	187.37	175.33	154.98	2000
20	7/2.00	6.00	21.99	7.55	6.70	5.85	2.6404	2.3951	1.9767	124.57	116.58	103.08	3000
30	7/2.30	6.90	29.08	23.30	20.68	18.06	1.9911	1.8180	1.5006	164.80	154.20	136.31	2000
35	7/2.60	7.80	37.17	29.77	26.42	23.08	1.5583	1.4140	1.1687	210.62	197.04	174.20	2000
40	7/2.75	8.25	41.58	33.30	29.56	25.82	1.3996	1.2697	1.0533	235.57	220.44	194.85	2000
45	7/2.90	8.70	46.24	37.04	32.87	28.71	1.2553	1.1340	0.9379	262.01	245.19	216.70	2000
50	7/3.00	9.00	49.48	39.63	35.18	30.73	1.1687	1.0677	0.8801	280.33	262.37	231.90	2000
55	7/3.20	9.60	56.30	45.09	40.03	34.96	1.0244	0.9379	0.7791	319.00	298.50	263.85	2000
65	7/3.50	10.50	67.35	52.73	47.28	41.22	0.8657	0.779I	0.6493	381.57	357.11	315.60	2000
75	7/3.75	11.25	77.31	58.45	52.88	46.62	0.7503	0.6781	0.5627	438.06	409.92	362.34	2000
70	19/2.2C	11.00	72.23	57.85	51.35	44.85	0.8059	0.7311	0.603I	410.94	384.55	339.85	2000
80	19/2.3C	11.50	78.94	63.23	56.13	49.02	0.7365	0.6724	0.5550	449.09	420.19	371.45	2000
100	19/2.6C	13.00	100.88	80.80	71.72	62.64	0.5764	0.5230	0.4323	573.93	536.94	474.71	2000
115	19/2.75	13.75	112.85	90.39	80.24	70.08	0.5177	0.4696	0.3896	641.94	600.71	530.97	2000
120	19/2.85	14.25	121.21	97.07	86.18	75.27	0.4803	0.4376	0.3629	689.53	645.22	570.27	2000
125	19/2.9C	14.50	125.50	100.52	89.23	77.93	0.4643	0.4216	0.3469	714.00	668.14	590.50	2000
150	19/3.15	15.75	148.07	118.60	105.28	91.95	0.3949	0.3576	0.2935	842.31	788.17	696.66	2000
180	19/3.5C	17.50	182.80	143.13	128.33	111.87	0.3202	0.2882	0.2402	1039.79	973.13	860.03	2000
210	19/3.75	18.75	209.85	158.65	143.54	126.54	0.2775	0.2508	0.2081	1193.72	1117.04	987.38	2000
240	19/4.0C	20.00	238.76	156.87	141.82	124.63	0.2455	0.2241	0.1815	1358.25	1270.98	1123.40	2000
195	37/2.6C	18.20	196.44	157.35	139.67	121.99	0.2977	0.2702	0.2233	1124.27	1051.81	929.91	1500
245	37/2.9C	20.30	244.39	195.76	173.76	151.77	0.2398	0.2178	0.1792	1398.64	1308.82	1156.73	1500
295	37/3.2C	22.40	297.57	238.35	211.57	184.79	0.1957	0.1792	0.1489	1702.83	1593.38	1408.46	1500
350	37/3.5C	24.50	355.98	278.73	249.90	217.86	0.1654	0.1489	0.1241	2036.83	1906.25	1684.71	1200
420	37/3.8C	26.60	419.62	309 68	279.47	249.26	0.1406	0.1268	0.1048	2401.02	2247.04	1985.88	1200
465	37/4.0C	28.00	464.72	330.58	301.29	276.18	0.1268	0.1158	0.0937	2660.67	2489.71	2200.62	1200
510	37/4.2C	29.40	512.61	364.47	327.56	304.49	0.1158	0.1048	0.0855	2933.15	2745.21	2425.93	1000
590	37/4.5C	31.50	588.46	402.51	365.43	323.06	0.0992	0.0910	0.0744	3367.16	3151.29	2785.21	1000
670	37/4-8C	33.60	669.54	439.89	397.70	349.50	0.0882	0.0799	0.0662	3831.36	3585.30	3168.65	1000

鋁包鋼絞線 (LBGJ)TB/T2938-1998

型號		LBGJ70(19)	LBGJ90(19)	LBGJ50I7)	LBGJ70I7)	LBGJ90(7)
斷面結構根數及直徑		19/2.05	19/2.41	7/2.89	7/3.45	7/3.97
外徑 mm		10.25	12.05	8.67	10.35	11.91
計算截面積 (mm²)	鋁	15.96	22.80	11.83	16.94	22.75
	鋼	46.74	64.03	34.09	48.51	63.91
	總計	62.70	86.83	45.92	65.45	86.66
計算拉斷力(<KN>		75.62	104.72	55.38	77.17	94.37
彈性模量±3000Mpa		154519	153519	154218	153987	153527
線膨脹系數1/C		12.64x10 "⁶	12.64x10 "⁶	12.64x10	12.64x10 ~⁶	12.64x10
計算直流電阻：；> ( Q/km)		1.393	1.006	1.893	1.326	1.003
持續載流量A		150	180	120	155	178
20min過載載流量A		159	191	127	159	189
允許溫度C		100	100	100	100	100
參考質量Kg/km		419.06	579.16	305.6	435.54	576.73
